简述液压隔膜计量泵的结构组成介绍！

2021-09-09 15:49:17

次

在液压隔膜计量泵的结构中，电机动力传递给蜗杆和蜗轮，实现减速旋转，推动曲轴液压隔膜计量泵和连杆机构来回移动，驱动柱塞产生液压力。下面计量泵厂家为大家详细介绍一下！

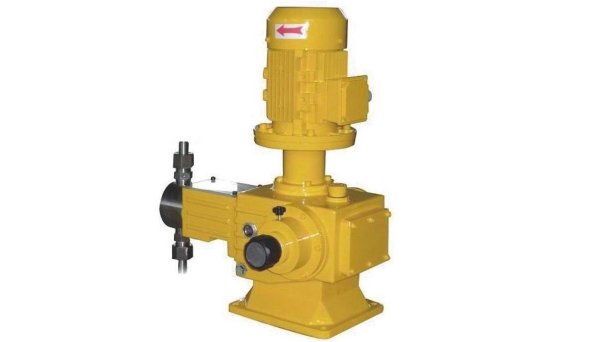

计量泵

1、液压隔膜计量泵的液压系统由柱塞、缸体、缸盖、进出口阀、液压隔膜和三个阀（即排气过载阀、限位阀和补偿阀）组成。工作时，液压油和介质通过隔膜分离，因此液压隔膜计量泵具有无泄漏的优点。

2、液压隔膜计量泵液压端的柱塞由传动端曲柄连杆机构的往复运动驱动。柱塞在液压室内来回移动，改变液压油的压力，使液压隔膜弯曲位移，输送介质。液压室中液压油的相对稳定性由三个阀的功能保持。

3、过载阀自动将液压油中的气体排入液压腔，保证工作的稳定性，避免因液压油过多或排放管路堵塞而造成超压，并自动开启负载阀，达到保护的目的。

4、限位补偿装置借助液压隔膜推动限位阀的开启，并根据液压室内的真空度随时补充油，确保液压室内的液压油充满。
